Introduction

The sun is a provider of durable energy. Solar modules convert light directly into electrical energy, and are thus the core components of any photovoltaics system. The cost proportion of the module is an essential factor of economically operated PV-systems. Zentralsolar Deutschland [1] for this reason therefore relies on its own production with high quality and service standards.

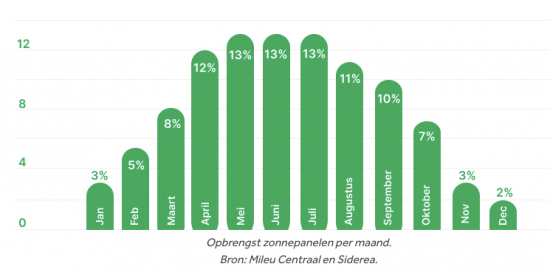

Zonnepanelen opbrengst in percentages

In Germany the use of Solar Modules is wide spread. Solar Electric Supply [2] and other companies deliver a range of products.

On 21-24 September 2009 a conference and exhibition is held in Hamburg [3]

The page has partly very old information and partly new. The new part are mainly in Dutch and English.

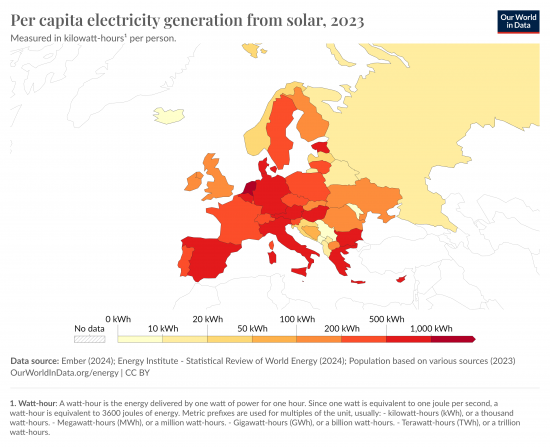

Solar in West Europe?

English German ! Dutch

The solar yield in winter - Only about 30% of the annual yield of a photovoltaic system is achieved in the winter half year. The reason for this is the lower radiant power of the sun in wintertime and the higher proportion of diffuse light on average due to cloudiness. Thus, up to 20 times more solar energy can arrive on Earth on a midsummer day than on an overcast winter day.

Der Solarertrag im Winter – Nur ca. 30% des Jahresertrags einer Photovoltaikanlage wird im Winterhalbjahr erzielt. Grund dafür ist die zu dieser Zeit niedrigere Strahlungsleistung der Sonne und der aufgrund von Bewölkung durchschnittlich höhere Anteil an diffusem Licht. So kann an einem Hochsommertag bis zu 20 mal mehr Sonnenenergie auf der Erde ankommen als an einem bedeckten Wintertag.

De zonne-opbrengst in de winter - Slechts ongeveer 30% van de jaarlijkse opbrengst van een fotovoltaïsch systeem wordt behaald in het winterhalfjaar. De reden hiervoor is het lagere stralingsvermogen van de zon in wintertijd en het hogere aandeel diffuus licht gemiddeld vanwege bewolking. Zo kan er op een midzomerdag tot 20 keer meer zonne-energie op aarde aankomen dan op een bewolkte winterdag.

We now have our own photovoltaic installation. The first preliminary measurements seem to yield the following results for the use of energy from the grid. Mittlerweile verfügen wir über eine eigene Photovoltaikanlage. Die erste Vormessung scheint folgende Ergebnisse für die Energienutzung aus dem Netz zu liefern. Inmiddels hebben wij zelf een fotovoltaik installatie. De eerste voorlopige meting lijken de volgende resultaten op te leveren voor het gebruik van energie uit het netwerk.
Month
Monat
Maand 		From Grid
Aus Netz
Van Net 		Total Consumption
Total Verbrauch
Totaal Verbruik
12 271 335
01 - 11 185 335
02 - 10 121 300
03 - 09 49 350
04 - 08 6 335
05 - 07 5 355
06 2 355
Total
Total
Totaal		 1,005 4,040

Shadow - Optimizers

English ! Dutch

Most energy production or storage devices have a complex relationship between the power they produce, the load placed on them, and the efficiency of the delivery. A conventional battery, for instance, stores energy in chemical reactions in its electrolytes and plates. These reactions take time to occur, which limits the rate at which the power can be efficiently drawn from the cell.[1] For this reason, large batteries used for power storage generally list two or more capacities, normally the "2 hour" and "20 hour" rates, with the 2 hour rate often being around 50% of the 20 hour rate.

Typical cell I-V curves showing the relationship between current, voltage and total output for differing amounts of incoming light. Solar panels have similar issues due to the speed at which the cell can convert solar photons into electrons, ambient temperature, and a host of other issues. In this case there is a complex non-linear relationship between voltage, current and the total amount of power being produced, the "I-V curve".[2] In order to optimize collection, modern solar arrays use a technique known as "maximum power point tracking" (MPPT) to monitor the total output of the array and continually adjust the presented load to keep the system operation at its peak efficiency point.[3]

Traditionally, solar panels produce voltages around 30 V.[4] This is too low to be effectively converted into AC to feed to the power grid. To address this, panels are strung together in series to increase the voltage to something more appropriate for the inverter being used, typically about 600 V.[5]

The drawback to this approach is that MPPT system can only be applied to the array as a whole. Because the I-V curve is non-linear, a panel that is even slightly shadowed can have dramatically lower output, and greatly increase its internal resistance. As the panels are wired in series, this would cause the output of the entire string to be reduced due to the increased total resistance. This change in performance causes the MPPT system to change the operation point, moving the rest of the panels away from their best performance.[6]

Because of their sequential wiring, power mismatch between PV modules within a string can lead to a drastic and disproportionate loss of power from the entire solar array, in some cases leading to complete system failure.[7] Shading of as little as 9% of the entire surface array of a PV system can, in some circumstances, lead to a system-wide power loss of as much as 54%.[8] Although this problem is most notable with "large" events like a passing shadow, even the tiniest differences in panel performance, due to dirt, differential aging or tiny differences during manufacturing, can result in the array as a whole operating away from its best MPPT point. "Panel matching" is an important part of solar array design.

De meeste apparaten voor energieproductie of -opslag hebben een complexe relatie tussen het vermogen dat ze produceren, de belasting die erop wordt uitgeoefend en de efficiëntie van de levering. Een conventionele batterij bijvoorbeeld slaat energie op in chemische reacties in zijn elektrolyten en platen. Deze reacties hebben tijd nodig om plaats te vinden, wat de snelheid beperkt waarmee de energie efficiënt uit de cel kan worden gehaald.[1] Om deze reden vermelden grote accu's die worden gebruikt voor energieopslag over het algemeen twee of meer capaciteiten, normaal gesproken de “2-uurs” en “20-uurs” capaciteit, waarbij de 2-uurs capaciteit vaak ongeveer 50% van de 20-uurs capaciteit is.

Typische I-V-curves van cellen die de relatie tonen tussen stroom, spanning en totaal vermogen voor verschillende hoeveelheden invallend licht. Zonnepanelen hebben vergelijkbare problemen door de snelheid waarmee de cel fotonen van de zon kan omzetten in elektronen, de omgevingstemperatuur en een groot aantal andere problemen. In dit geval is er een complexe niet-lineaire relatie tussen spanning, stroom en de totale hoeveelheid stroom die wordt geproduceerd, de “I-V-curve”.[2] Om de inzameling te optimaliseren, gebruiken moderne zonnepanelen een techniek die bekend staat als “maximum power point tracking” (MPPT) om de totale output van het zonnepaneel te controleren en de gepresenteerde belasting voortdurend aan te passen om het systeem op zijn piekefficiëntiepunt te houden.[3].

Traditioneel produceren zonnepanelen spanningen rond de 30 V.[4] Dit is te laag om effectief omgezet te worden in wisselstroom om aan het elektriciteitsnet te leveren. Om dit te verhelpen, worden panelen in serie geschakeld om de spanning te verhogen tot iets dat geschikter is voor de gebruikte omvormer, meestal ongeveer 600 V.[5]

Het nadeel van deze aanpak is dat het MPPT-systeem alleen kan worden toegepast op de array als geheel. Omdat de I-V-curve niet-lineair is, kan een paneel dat zelfs maar een beetje in de schaduw ligt een dramatisch lagere output hebben en zijn interne weerstand sterk verhogen. Aangezien de panelen in serie zijn geschakeld, zou dit ertoe leiden dat de output van de hele string wordt verlaagd vanwege de verhoogde totale weerstand. Deze verandering in prestatie zorgt ervoor dat het MPPT-systeem het werkpunt verandert, waardoor de rest van de panelen niet meer optimaal presteert.[6]

Door hun opeenvolgende bedrading kan een vermogensfout tussen PV-modules binnen een string leiden tot een drastisch en onevenredig vermogensverlies van de hele zonneopstelling, wat in sommige gevallen kan leiden tot een volledige uitval van het systeem.[7] Een beschaduwing van slechts 9% van de hele oppervlakte van een PV-systeem kan in sommige omstandigheden leiden tot een vermogensverlies van maar liefst 54% voor het hele systeem. [8] Hoewel dit probleem zich vooral voordoet bij “grote” gebeurtenissen zoals een passerende schaduw, kunnen zelfs de kleinste verschillen in paneelprestaties, door vuil, verschillende veroudering of kleine verschillen tijdens de fabricage, ertoe leiden dat de array als geheel niet op het beste MPPT-punt werkt. “Panel matching” is een belangrijk onderdeel van het ontwerp van zonnepanelen.

Yield vs Peak Power

EN: Solar radiation
DE: Sonneeinstreilung
NL: Zonnestraling 		Clear Sky
Klarer Himmel
Helder blauw 		Light-medium clouds
Leichte-mittlere Bewölkung
Licht-middel bewolkt 		Heavy clouds-Foggy
Bewölkt-Neblig
Zwaarbewolkt nevelig
Summer
Sommer
Zomer 		60% - 100% 30% - 60% 10% - 30%
Winter 30% - 50% 15% - 30% 5% - 15%

Examples:

  1. An 430Wp solar cell will only deliver 15% of its capacity on a heavy clouded winter day, which is 65W.
  2. An 6.8 KWp installation (16 x 430Wp solar cells) will produce on a heavy clouded winter day only 1 kW.

Needs

Casus EN: Needs for DE: Brauch für NL: Nodig voor
  What do you need as: Was brauchen Sie als: Wat heb je nodig als:
1 Family with 4 persons Familie mit 4 Personen Gezin met 4 personen
2 Case 1 with heat-pump Casus 1 mit Wärmepumpe Casus 1 met een warmtepomp

What do you need

English Dutch German

A complete system consists of the following components:

  • Solar modules – generate direct current from solar energy.
  • Inverters – convert direct current into alternating current.
  • Feed-in meter – measures the electricity that flows into the power grid.
  • Self-consumption meter – measures the electricity used for the household.
  • Cable and mounting stand - for attaching the modules.
  • Photovoltaic power storage (optional) – stores the solar power generated.

Een compleet systeem bestaat uit de volgende componenten:

  • Zonnepanelen – genereren gelijkstroom uit zonne-energie.
  • Omvormers – zetten gelijkstroom om in wisselstroom.
  • Feed-in meter – meet de elektriciteit die in het elektriciteitsnet stroomt.
  • Eigenverbruiksmeter – meet de elektriciteit die voor het huishouden wordt gebruikt.
  • Kabel en montageframe – voor het bevestigen van de modules.
  • Fotovoltaïsche energieopslag (Accu) (optioneel) – slaat de opgewekte zonne-energie op.

Eine Komplettanlage besteht aus folgenden Komponenten:

  • Solarmodule – erzeugen aus Sonnenenergie Gleichstrom.
  • Wechselrichter – wandeln den Gleichstrom in Wechselstrom um.
  • Einspeisezähler – misst den Strom, der in das Stromnetz fließt.
  • Eigenverbrauchszähler – misst den Strom, der für den Haushalt genutzt wird.
  • Kabel und Montagegestell – zur Anbringung der Module.
  • Photovoltaik Stromspeicher (optional) – speichert den erzeugten Solarstrom.

Practice: Neuenhaus 2024

Month PhotoVoltaic Grid
Forecast Realised Consumed Difference
% kWh kWh % PV-kWh Met-kWh Dif-Abs Dif-%
Jan 2.0% 145.0 168.8 2.3% 206.4 208.0 1.6 0.78%
Feb 2.0% 145.0 151.9 2.1% 142.6 144.0 1.4 1.05%
Mar 7.0% 507.5 501.6 6.9% 49.2 52.0 2.8 > 5.69%
Apr 11.0% 797.5 773.8 10.6% 6.2 9.0 2.8 > 45%
May 15.4% 1,116.5 1,135.8 15.6% 2.1 5.0 2.9 > 100%
Jun 14.5% 1,051.3 1,038.0 14.3% 4.0 7.0 3.0 > 75%
Jul 14.5% 1,051.3 1,091.7 15.0% 1.8 5.0 3.2 > 100%
Aug 14.5% 1,051.3 1,044.8 14.4% 2.3 5.0 2.7 > 100%
Sep 10.0% 725.0 729.6 10.0% 4.8 8.0 3.2 > 66%
Oct 6.1% 442.3 424.2 5.8% 45.5 50.0 4.5 9.89%
Nov 2.0% 145.0 146.1 2.0% 143.5 146.0 2.5 1.74%
Dec 1.0% 72.5 59.5 0.8% 215.8 222.0 6.2 2.87%
Total 100% 7,250.0 7,265.8 100% 824.3 861.0 36.7 4.45%
Tot €

Energy prices

Is Solar energy cheaper? Lets make a little calculation.

Description Germany Netherlands
Electricity price €0,2166 €0,2366
Fixed price €49,98 €104,00
Equipment (electricity meter) €42,84 € 0,00

Lets take a equipment able to deliver 4.500 kWh/year. The cost are €25.000,00. The installation is deprecated after 25 year. Meaning the price per kWh has been €0.22.

Sun module type

Wo wenig Platz zur Verfügung steht, werden monokristalline Module bevorzugt eingesetzt. Durch den reineren Siliziumgehalt der Zellen ist der Wirkungsgrad größer (benötigen etwas weniger Fläche für die gleiche Leistung) und haben oft eine etwas höhere Zellspannung. Sie erreichen heute eine Lebensdauer von über 30 Jahren, weshalb sie meist auch Hersteller-Leistungsgarantien von über 20 Jahren bekommen. Meist sind diese Zellen dunkelblau oder schwarz. Der Herstellungsaufwand liegt höher, daher meist höherer Preis und auch mehr Energieaufwand.

http://www.oeko-energie.de/images/solarmodul_200s.gif Poly- oder auch multikristalline Zellen verwenden etwas unreineres Silizium (evtl. ökologischer) und haben daher einen geringeren Wirkungsgrad (benötigen mehr Fläche für die gleiche Leistung).

Trotzdem werden auch hiermit große Anlagen realisiert, weil oftmals der Wattpreis geringer ausfällt. In Lebensdauer und Toleranz stehen sie den "Monos" in nichts nach. Manche Hochleistungs-Poly-Module haben heute schon einen besseren Wirkungsgrad als billige monokristalline Module! Die Zellen haben meist eine bläuliche Farbe mit Flittereffekt.

http://www.oeko-energie.de/images/Kaneka%2054.gif Bei den amorphen Modulen sind die Atome unregelmäßig angeordnet.

Die ursprüngliche Leistung nimmt in den ersten 1000 Betriebsstunden stark ab. Diese Degradation ist aber bei den Leistungsangaben schon berücksichtigt und Amorphe haben daher im Auslieferzustand eine höhere Leistung! Bei größeren Anlagen muss dies bei der Wechselrichterauslegung berücksichtig werden. Nach der Alterung bleibt die Leistung jedoch relativ stabil. Aufgrund der neuen Dünnschichttechnik können sie mit erheblich geringerem Material- und bald auch Kostenaufwand sehr preisgünstig und umweltfreundlich gefertigt werden. In vielen Kleinanwendungen (Taschenrechner, u.s.w.) wird meist diese Technik eingesetzt, doch vermehrt realisiert man auch große Anlagen (Dacheindeckungen, Hausfassaden, ..) Diese Module haben zwar einen geringeren Wirkungsgrad (also einen noch größeren Flächenbedarf), aber kaum Probleme mit Überhitzung und können daher auch direkt auf Flächen aufgeklebt werden. Je nach dem wie die länglichen Zellbahnen verlaufen, gibt es auch weniger Teil-Verschattungsverluste, als bei in Reihe verschalteten Siliziummodulen mit 36-72 Zellen. Der jährliche Gesamtertrag liegt im Verhältnis meist höher als bei Silizium-Modulen (vor allem bei schlechten Wetterbedingungen, Hitze oder Verschattungen)! Die Lebensdauer wird heute ähnlich den Silizium-Modulen angesetzt. Bei der Herstellung setzen die Hersteller verschiedene chemische Elemente ein. Einige sind unserer Meinung nach nicht geeignet in ökologischen Produkten Anwendung zu finden. Auf dem Hausdach passiert zwar nichts, aber bei der Herstellung werden Umwelt und Mitarbeiter belastet... Optisch fällt meist ein homogenes rot-schwarzes, leicht transparentes Erscheinungsbild auf. Mit den z.T. erheblich günstigeren amorphen Modulen kommt man auf einen sehr guten Wattpreis. Dagegen spricht jedoch der erhöhte Aufwand für Montage und die höheren Kosten für Gestell, Kabel, Anschlusskästen und Frachten. Daher werden vorrangig Großanlagen realisiert, bei denen diese Kosten durch Großmengen günstiger ausfallen.


http://www.oeko-energie.de/images/Solarmodule/Sanoy%20hybrid%20module.GIF Relativ neu sind Hybrid-Zellen (z.B. von Sanyo), die die Vorteile der Silziumtechnik (hoher Wirkungsgrad) mit einen amorphen Beschichtung (weniger Verluste bei Hitze und Teilverschattung, sensibler bei Schwachlicht) kombinieren. Weiterhin ist es dabei möglich, das kostbare Silizium etwas einzusparen. Aktuell liegen die Preise für diese Module etwas höher. Die Ertragswerte der letzten Jahre sind aber sehr überzeugend und gleichen den Mehrpreis im Normalfall aus. Durch die eingesparten Kosten bei Gestell, Kabel, u.s.w. sind diese Anlagen dann am Ende eines langen Solarstrom-Lebens meist bedeutend wirtschaftlicher.

Subsidy & Finance

Subsidy is not given anymore in Germany [4]:

  • Neue Anträge zur Förderung aus dem Programm Solarstrom Erzeugen werden seit dem 1. Januar 2009 nicht mehr angenommen. Bei gewerblichen Investitionen können Photovoltaikanlagen durch das KfW Programm Erneuerbare Energien finanziert werden.

Example

The Electricity Energy Consumption on the Niedersachsenstraße is 18 kWh per day, meaning a total consumption of 6.570 kWh/year.
An 5 PV [5] installation with an ideal roof area of 40 m2, given an 850 kWh per kWp [6], will give an energy of 4.250 kWh per year. The costs are € 22.500 (price level 2009).
Per month the cost of electricity is €125 meaning €1.500 per year.

So the break-even-point (cp [7] energy price level) will be reached in 15 year (0% interest).

The current price for kWp is between €4.000 and €5.000. More examples:

Installation Roof area Performance Energy Costs Price/kWh
3 kWp 24 m2 850 kWh 2.550 Kwh/year €14.400 €0.1771
5 kWp 40 m2 850 kWh 4.250 Kwh/year €22.500 €0.1889
15 kWp 120 m2 850 kWh 12.750 Kwh/year €66.400 €0.1920

Prijsniveau 2019

De prijzen anno 2019 liggen iets anders. Er kan nu gebruik gemaakt woorden van de opslag middels een batterij [8].
Uitgangspunten:

  • Jaarverbruik 5.000 kWh per jaar met jaarlijkse kosten € 1480,=
  • Heckert 310 Wp zonnecel
  • Kostal Piko plus Wechselrichter voor Klein, Kostal Plenticore Wechselrichter vanaf Middel-groot.
  Zonder opslag Met opslag
Installatie Zonne
cellen 		Energie
kWh 		Dekkings
Prestatie 		Installatie
Kosten 		Kosten
/ Jaar 		Dekkings
Prestatie 		Opslag
kWh 		Installatie
Kosten 		Kosten
/ Jaar
Klein 10 1.750 35% € 5.900 € 962 46% 3.0 kWh € 11.900 € 799
Middel 16 2.050 41% € 8.500 € 873 67% 6.4 kWh € 14.900 € 488
Groot 24 2.300 46% € 11.900 € 799 79% 7.7 kWh € 18.900 € 311
Extra 32 2.450 49% € 14.900 € 755 84% 7.7 kWh € 21.900 € 237

Zie ook:

Prijsniveau 2023

Piek
Vermogen 		Effectief
Vermogen 		Aantal
7MWh 		Aantal
10MWh 		Afmeting
H x B mm 		Oppervakte
7MWh m2 		Oppervakte
10MWh m2 		7-Kosten
€1650/kW 		10-Kosten
€1650/kW 		Beschrijving
320 Wp 272 Wp 26 36 1650 x 1000 42,90 59,40 11,550 16,500
405 Wp 344 Wp 19   1722 x 1134 37.10   10,500   Jan-Jaap
430 Wp 365 Wp 19 27 1762 x 1134 37.85 53,78 11,550 16,500 Trina Solar Vertex S+ TSM-430NEG9R.28 [9]

Consumentenbond Nederland

De Nederlandse Consumentenbond is een Zonnepanelen Collectief gestart voor mensen met (interesse) voor zonne-energie onder het motto geen cowboys op mijn dak.
Daarbij hebben zij op hun website allerlei artikelen over zonnepanelen en zonne-energie geplaatst.

Zonnepanelen kopen is goed voor het milieu en je portemonnee.
Vandaar dat ze inmiddels op 1,5 miljoen Nederlandse huizen liggen. De investering kun je er in gemiddeld 5 jaar ut hebben. En daarna heb je gratis stroom van eigen dak.
Waar moet je op letten als je zonnepanelen gaat kopen?

Hieronder staan wat links van deze website

Stiftung Warentest

De Duitse versie van de Consumentenbond Stiftung Warentest.

  • Test.de, Stiftung Warentest, Solaranlage.

Models

The following list is only a short summary, more will come later:

Modelname Voltage Power Price Miscellaneous
ASE-300-DG/17 12V 300W   RWE Solar High capacity
ASE-300-DG/50 48V 300W   RWE Solar High Capacity
SPAC-123 12V 123W €695,- Schott Applied Power (Sharp)
SPAC-165 24V 165W €933,- Schott Applied Power (Sharp)
STP175S-24/Ab-1 Photovoltaic Module 24V 175W € Suntech
STP210-18/Ub-1 Photovoltaic Module 18V 210W € Suntech

Shared plants

See also

  • Aleo, Mono- and Polykristalline Modules.
  • ASE, RWE, Schott Solar, polykristalline modules,
  • Atersa Spain, monokristallin.
  • BP Solar, Quality and Value, 5 watt - 195 watt, polykristalline
  • CSI, Canadian Solar High Efficient 200 watt
  • Day4Energy, High efficiency, black frame, value priced, 165-185 watt
  • EMS Solar Energy
  • Evergreen Solar, Industrial Quality String Ribbon, polykristalline.
  • Innogy, Mit dem Solarpaket von innogy produzieren, speichern und nutzen Sie Ihren Sonnenstrom ganz nach Ihren Bedürfnissen, dank innogy Haustechnik mit intelligenter Steuerung.
  • Helios Italy, monokristalline.
  • Kaneka, Amorphous Solar Modules, 10-175 watt, Amorper D&uumlnnfilm.
  • Kyocera, 20 year performance warranty.
  • Mitsubishi, Efficient Polycrystalline, Solder-Free, 25 year performance warranty
  • Rec Solar, 210-230 watt.
  • Sanyo, Highest efficiency and performance, 186 watt-205 watt
  • Sharp Solar Germany, largest solar panel manufacturer in the world, 80 watt - 235 watt.
  • Shell Solar, High-Efficient 10-175 watt
  • Siliken Modules,
  • Solar Anlagen-Portal, Solartechnik CheckList PhotoVoltaik (Tip).
  • Solartechnikberater, Der Bundesverband Solarwirtschaft e.V. (BSW-Solar) vertritt die Interessen von rund 800 Unternehmen der Solar- und Speicherbranche. Der Verband agiert als Informant, Berater und Vermittler im Aktionsfeld zwischen Wirtschaft, Politik und Verbrauchern.
  • SolarWorld, Efficient Monocrystalline Technology, 165 watt - 175 Watt
  • Suntech Solar, Reliable and affordable 175, 210 watt


Installation

Compare

Prices

The following list contains sites with prices all over the world.

Update 2023

Wat zijn de kosten voor 10 kWp installatie met 8 kWh opslag.
Deze installatie bestaat uit ongeveer 25 zonnecellen met een capaciteit van 400W.

Component Kosten aandeel Kosten
Zonnecellen
Photovoltaikmodule 		30% € 6,600.00
Accu
Solarspeicher 		40% € 8,800.00
Omvormer
Wechselrichter 		12% € 3,300.00
Montagekosten 12% € 1.980.00
Anmeldung
Bundesnetzagentur
Serviceleistungen 		6% € 1,320.00
Totaal<Gesammtsumme 100% € 22,000.00

Lexicon

Begrip Betekenis Voorbeeld
DE: Autarkie
NL: Autarchie/Zelfvoorziening
EN: Self-sufficiency

Autarkie/Zelfvoorziening [%] = Eigen verbruik / Totaal elektriciteitsverbruik. Er zijn verschillende definities:

  1. 100% Balans autarchie is als de in een jaar door de zonnecellen geproduceerde elektriciteit/energie gelijk is aan de totaal benodigde energie.
    • In de praktijk betekent dat
  2. Je bent 100% zelfvoorzienend als je op een zonnige dag precies genoeg stroom opwekt dan je gebruikt. De vraag is dan wel of dat jouw gemiddelde verbruik is, ergo bijna niet te bepalen.
    • In de praktijk (Balans) ben je dan 25% voorzienend.
  • Eigen verbruik 1250 kWh/jaar
  • Totaal verbruik 4750 kWh/jaar
  • Geproduceerd elektriciteit 3000 kWh/jaar
  • Autarkie => 1250 / 4750 = 26%
DE: Eigenverbrauch
NL: Eigenverbruik
EN: Self-used

Eigen verbruik [%] = Eigen verbruik / Totaal geproduceerde elektriciteit.

  • Eigen verbruik 1250 kWh/jaar
  • Totaal verbruik 4750 kWh/jaar
  • Geproduceerd elektriciteit 3000 kWh/jaar
  • Eigen verbruik => 1250 / 3000 = 42%
DE: Einspeisevergütung
NL:Teruglevertarief
EN:Feed-in tariff


Verbruik Productie Eigen verbruik Autarkie-1 % Autarkie-2 % Eigen Verbruik % Opmerking
4000 3000 1000 3000 / 4000
75%		 1000 / 4000
25%		 1000 / 3000
33.3% 		Voorbeeld 1
2750 2000 750 2000 / 2750
73%		 750 / 2750
27%		 750 / 2000
38% 		Voorbeeld 2
2500 2000 300 2000 /2500
80%		 300 / 2500
12%		 300 / 2000
15% 		Voorbeeld consumentenbond
2750 412 412 / 2000
 Jan-Jaap

Accu dimensioneren

Voorbeeld 1
  • Gezin met verbruik per jaar 4000 kWh ( 4MWh).
  • Op het dak liggen zonnepanelen met een totaal vermogen van 4 kWp.
    • Dit betekent een PV-vermogen van 4000 / 4000 = 1kWp/MWh.
    • Bij een systeem van dergelijke grootte kan men een autarkie-graad van rond de 30% bereiken.
  • Wordt nu dit systeem uitgebreid met een 4 kWh accu, dan kan het eigen verbruik stijgen tot 60% en de autarkie graad tot 55%.
  • Wil men een grotere accu toepassen, bijvoorbeeld een accu van 6 kWh (dat is dan 6/4 = 1,5 kWh/MWh), dan zal de autarkie-graad nauwelijks stijgen.
    • Dat komt omdat deze grotere accu dan in de nacht niet helemaal leeg getrokken kan worden door de verbruikers.
    • Het heeft dus geen zin om een hele grote accu te plaatsen.
  • Als vuistregel kan men aanhouden dat per 1 kWp PV-vermogen een accu geïnstalleerd moet worden van 1,15 kWh.
    • Dus de accucapaciteit moet 15% groter zijn dan het piekvermogen van de zonnepanelen.
    • Om een hogere autarkie graad te bereiken, bijvoorbeeld van 55 naar 75% moet
      • zowel het zonnepanelen vermogen vergroot worden tot 2 kWp/MWh
      • alsmede de accucapaciteit verdubbeld worden maar 2 kWh/MWh.
Op basis van deze gegevens kan men regels afleiden hoe men de optimale accu kan dimensioneren:

Bron: https://zonnepaneel-info.nl/nl/besparen_met_accu.html#:~:text=Formule%20Autarkie%20%5B%25%5D%20%3D%20eigen%20verbruikte,1000%2F4000%20%3D%2025%25.

De grafieken voor eigenverbruik en autarkie zijn gebaseerd op jaargemiddelden.

Een gemiddeld huishouden met zonnepanelen heeft een autarkiegraad van ca. 30%. Dit kan men vergroten tot ca. 45% door intelligente sharing (denk aan een apparaat dat de wasmachine start bij voldoende zon).

  • Met daarbij nog een accu van 2 kWh kan ca. 55% gehaald worden.
  • Plaatst men een accu van 5 kWh dan is ca. 65% haalbaar.
Veelgestelde vragen

Is het verstandig om nu (2016) een accusysteem aan te schaffen? Ja en Nee: Je verhoogt de Autarkie graad hiermee, maar zolang salderen mag, heb je gratis het elektriciteitsnet als grote accu ter beschikking. Financieel bekeken is het enige juiste antwoord NEE. Je kan beter even wachten, zeker omdat de prijzen ook dalen, en de accu's steeds beter worden. Wat is het meest ideale systeem om een bestaande installatie met zonnepanelen uit te breiden met een accu? Kies dan een AC-systeem, dan behoeft de reeds aanwezige zonnepaneelinstallatie niet gewijzigd te worden, maar alleen uitgebreid worden.

See also

Dutch - Nederlands

References

  1. ↑ Zentral Solar, German site with a lot information on finance and other possibilities.
  2. ↑ Solar Electric Supply
  3. ↑ The 24th European Photovoltaic Solar Energy Conference (21st to 25th September 2009) and Exhibition (21st to 24th September 2009) will be held at the CCH - Congress Center and International Fair in Hamburg, Germany.[1]
  4. ↑ Subsidy (German: Subvention) [http://www.subventionen.de/programme/Solarstrom-Erzeugen/85 Subventionen Germany
  5. ↑ PV = PhotoVoltaic, See [wikipedia:Photovoltaics|Photovoltaics] on wikipedia: is the field of technology and research related to the application of solar cells for energy by converting solar energy (sunlight, including ultra violet radiation) directly into electricity.
  6. ↑ Watt-peak (Wp) is a measure of power output, most often used in relation to photovoltaic solar energy devices. Related units such as kilowatt-peak or kilowatts-peak (kWp) and Megawatts-peak are also used, and in the context of domestic installations kWp is the most common unit encountered.
  7. ↑ CP: Ceteris Paribus is a Latin phrase, literally translated as "with other things the same." It is commonly rendered in English as "all other things being equal."
  8. ↑ EigenSonne, Solarstrom rechner
  9. ↑ Lichtex.de, Trina Solar Vertex S+ TSM-430NEG9R.28
Retrieved from "https://www.harmfrielink.nl/wiki/index.php?title=Solar_Energy&oldid=8098"
